铝板幕墙
铝板幕墙

  具体内容:



  系统构造



  铝板吊顶幕墙系统采用构件式结构设计,面板四周折边,利用铝合金角码通过不锈钢螺钉与支承骨架连接。



  分布位置



  铝板吊顶幕墙系统位于塔楼46F-49F空中花园顶部位置。



铝板吊顶幕墙系统



铝板幕墙位置示意图



  面板设计



  2.5mm 厚铝单板,表面氟碳喷涂处理





  结构设计



  1、铝板吊顶幕墙系统采用密封式设计,接缝处采用打耐候密封胶密封,保证了整个铝板系统防水性能。



  2、铝板吊顶幕墙系统龙骨采用L50*5mm镀锌角钢,横、纵向龙骨间采用焊接固定。



  3、首先通过放线定位弹线确定龙骨的安装位置,将连接件镀锌钢角码用 点焊临时固定在龙骨上。然后通过误差调节进行随后的焊接固定。



  4、铝板吊顶幕墙系统铝面板与龙骨间利用铝合金角码通过不锈钢螺钉进行固定,首先,铝面板四周利用铆钉将铝合金固定角码与面板固定,施工人员将面板搬运就位后调整误差,再利用不锈钢螺钉与骨架进行固定;最后,在分隔缝位置采用泡沫条填塞并打密封胶密封,保证整个系统的水密性。



铝板吊顶幕墙系统

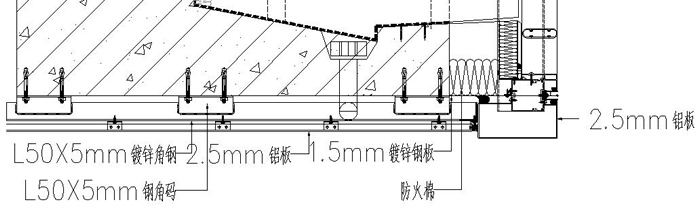

铝板铝板吊顶节点图
